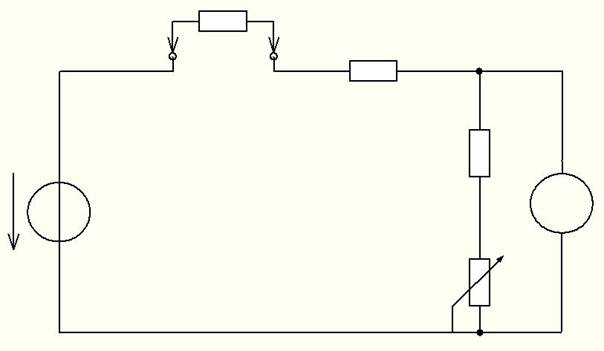

2. Az adott ellenállásmérő-kapcsoláson mutassa be az elektrotechnikában járatlan kollégájának az elektrotechnikai törvényeket! Ismertesse a villamos mennyiségeket és mértékegységeket is! Felkészülése és felelete során használja az alábbi információkat!

R_X

U₀

M

R_S

R_P

R_b

P

1, Ohm törvénye: Egy kapcsolás 2 pontja között mért feszültség és áram egyenesen arányos, hányadosuk állandó és megegyezik a két pont közötti ellenállással.

mértékegysége: W

2, Kirchhoff törvények

Csomóponti törvény: A csomópontba befolyó áramok összege megegyezik a kifolyó áramok összegével.

I=I_b+I_p

Hurok törvény: Bármely zárt hurokban a feszültségek előjeles összege nulla.

U₀=U_x+U_s+U_Rp+U_P

3, Feszültségosztó: min. 2 db soros ellenállás…

A feszültségek aránya megegyezik az ellenállások arányával.

Az U₁ feszültség a teljes áramkörön esik, azaz az eredő ellenálláson!

Ha R₂-vel párhuzamosan kapcsolunk egy R_t terhelő ellenállást, akkor az előző képlet így módosul:

4, Áramosztó: Az áramok aránya fordítottan arányos az ellenállások arányával.

U=I₁*R₁=I₂*R₂

mert az I áram az ellenállások eredőjén folyik!

5, Ellenállás: áramkorlátozó elem

jele:R me: W, [Ohm]

prefixumok: kilo (k) 10³, mega (M) 10⁶

6, Feszültség:

jele:U me:[V]

prefixumok: mikro(m) 10^-6, mili (m) 10^-3, kilo (k) 10³, mega (M) 10⁶

7, Áram:

jele:I me:[A]

prefixumok: mikro 10^-6, mili 10^-3, kilo 10³
